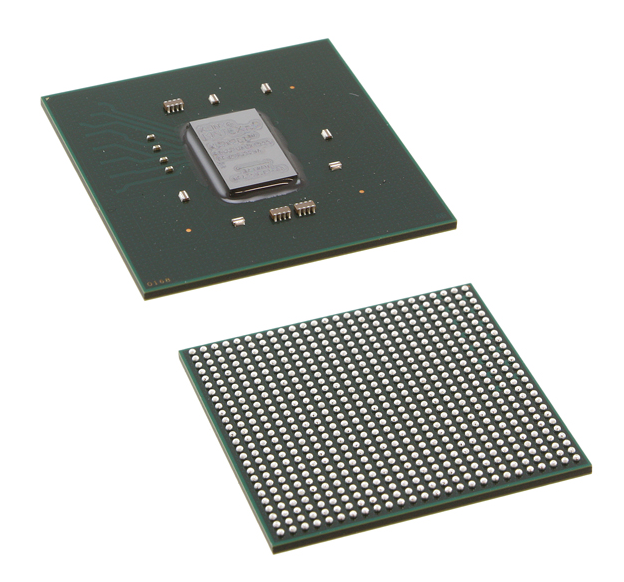

XCKU040-2FBVA676I FPGA芯片：高度集成、高性能的先进解决方案

XCKU040-2FBVA676I FPGA芯片是Xilinx Kintex UltraScale系列中的一款高度集成型号，以其卓越的性能和丰富的可编程资源而备受青睐。在本文中，我们将深入研究XCKU040-2FBVA676I的型号规格参数、关键特性，以及它在多个应用领域的广泛应用。

型号规格参数：

• 型号： XCKU040-2FBVA676I
• 可编程逻辑单元数量： 416,250
• RAM容量： 36 Mb
• 最大用户I/O： 676
• 时钟管理： 全局时钟资源和时钟分配支持
• 逻辑单元类型： 包括Look-Up Tables（LUTs）、Flip-Flops、Multiplexers等
• 通信接口： 支持多种高速串行和并行通信接口，如PCI Express、Gigabit Ethernet等
• 工作速度： 0.75 ns
• 工作温度范围： 0°C 到 85°C

关键特性：XCKU040-2FBVA676I FPGA芯片融合了多项关键特性，其中包括：

1. 高度集成设计： 集成416,250个可编程逻辑单元，适用于复杂而大规模的数字电路设计。
2. 大容量RAM： 36 Mb的RAM容量，适用于大规模数据存储和处理需求。
3. 全局时钟管理： 提供全局时钟资源和时钟分配支持，确保时序精准控制。
4. 多通信接口： 集成多种通信接口，如PCI Express、Gigabit Ethernet等，增强了与其他硬件组件的连接灵活性。

广泛应用领域：XCKU040-2FBVA676I FPGA芯片在多个领域展现了其广泛的应用，包括但不限于：

1. 高性能计算： 用于科学计算、模拟和大规模数据处理任务。
2. 通信设备： 适用于高速通信接口、协议处理和数据传输。
3. 图像与视频处理： 提供高性能的图像处理和实时视频分析能力。
4. 数据中心加速： 用于数据中心加速器卡，提高数据处理效率。

可替代型号：

1. XCKU060-2FBVA676I： 适用于需要更多可编程逻辑资源的大规模数字电路设计。
2. XCKU035-2FBVA676I： 适用于对资源需求略小的应用场景，提供更经济的选择。

总体而言，XCKU040-2FBVA676I FPGA芯片以其高度集成、高性能的特性，为工程师们提供了在数字系统设计中实现复杂应用场景的理想解决方案。在数字电路设计领域，它为实现创新性项目和大规模数字逻辑功能提供了卓越的支持。
